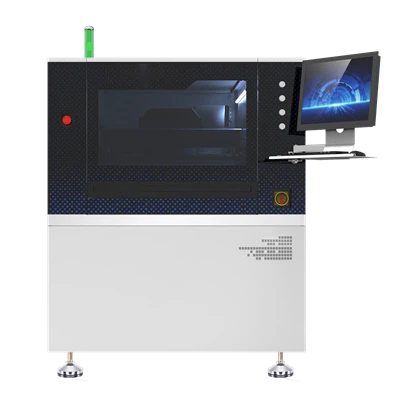

SMT HW-T8-72/80F
Siinä on 8-pään synkroninen sijoitustekniikka, nopea (11 000 pistettä tunnissa), suuri tarkkuus (±0,01 mm) ja älykäs toiminta. Se tukee 0201-mikro{5}}-komponentteja ja QFP/BGA-synkronisia{8}}nastaisia siruja. Se on varustettu 8-kameran näköjärjestelmällä, ja siinä on yhden napsautuksen ohjelmointi automaattista optimointia varten ja se on yhteensopiva 470 mm × 420 mm piirilevyjen kanssa. Se soveltuu sellaisille aloille kuin kulutuselektroniikka, LED-valaistus ja autoelektroniikka, tarjoten ammattimaisen iskunkestävän ja vedenpitävän pakkauksen kuljetusturvallisuuden varmistamiseksi. Se on tehokas ja vakaa SMT-ratkaisu, joka täyttää monipuoliset tuotantovaatimukset korkealla kustannustehokkuudella.
Tuotteen esittely
Se käyttää neljän-pään synkronista sijoitustekniikkaa, ja siinä on suuri nopeus (12 000 pistettä tunnissa), suuri tarkkuus (±0,01 mm) ja älykäs toiminta. Se tukee 0201-mikro--komponentteja ja QFP/BGA-synkronisia{5}}nastasiruja. Se on varustettu 10 -kameranäköjärjestelmällä, ja siinä on yhden napsautuksen ohjelmointi automaattista optimointia varten ja se on yhteensopiva 470 mm × 420 mm:n piirilevyjen kanssa. Se soveltuu sellaisille aloille kuin kulutuselektroniikka, LED-valaistus ja autoelektroniikka, tarjoten ammattimaisen iskunkestävän ja vedenpitävän pakkauksen kuljetusturvallisuuden varmistamiseksi. Se on tehokas ja vakaa SMT-ratkaisu, joka täyttää monipuoliset tuotantovaatimukset korkealla kustannustehokkuudella.
Perusparametrit
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ydin etu
Suuri nopeus ja tehokkuus vahvalla tuotantokapasiteetilla
Teoreettinen huippu on 10 000 pistettä tunnissa, ja todellinen tuotanto on vakaa 4 000 - 6 000 pistettä tunnissa (riippuen komponenttien monimutkaisuudesta). Neljän-pään synkronisen asennuksen ansiosta tehokkuus ylittää huomattavasti yhden-pään tai kahden{9}}pään laitteiden tehokkuuden.
Älykäs polun optimointi laskee automaattisesti parhaan sijoitusjärjestyksen, lyhentää tyhjäkäyntiaikaa ja parantaa yleisnopeutta.
01
Vakaa ja kestävä, jatkuva tuotanto 24 tuntia
Toistettavuuden tarkkuus on 0,02 mm, mikä varmistaa 0201-mikro--osien, QFN/BGA--sulkevien sirujen jne. suuren-tarkkuusasennuksen, ja tuottoprosentti on suurempi tai yhtä suuri kuin 98 %.
Tuodut ydinkomponentit (Taiwanin TBI-ohjaimet, Panasonicin servomoottorit) varmistavat pitkän{0}}toiminnan ilman tukoksia tai poikkeamia, joten se soveltuu jatkuvaan tuotantoon päivällä ja yöllä.
02
Monitoimi-yhdessä laitteessa ja vahva yhteensopivuus
Tukee 0201:tä suurille komponenteille, jotka kattavat vastukset, kondensaattorit, ledit, QFP:n, SOP:n, SOJ:n, BGA:n jne., jotka täyttävät eri teollisuudenalojen, kuten kulutuselektroniikka, LED-valaistus ja teollisuuden vaatimukset.
Nopea linjanvaihto, joustava Feidan (syöttölaitteen) konfigurointi, kätevä vaihto pienten erien ja useiden lajikkeiden välillä, mikä vähentää seisokkeja.
03
Älykäs ja huoleton-, helppokäyttöinen
Täysin automaattinen yhden{0}}napsautuksen ohjelmointi, sijoittelupolkujen automaattinen optimointi, jopa aloittelijat voivat aloittaa nopeasti, mikä vähentää riippuvuutta ammattitaitoisista työntekijöistä.
Terävä-kuvausjärjestelmä (6-kameran kokoonpano), korjaa automaattisesti komponenttien sijainnit, vähentää manuaalista puuttumista ja varmistaa tarkemman asennuksen.
04
Energiansäästö ja ympäristönsuojelu, kustannusten vähentäminen
Tehokas{0}}virtalähdejärjestelmä säästää 20–30 % energiaa verrattuna perinteisiin pinta-asennusteknologian (SMT) koneisiin, mikä vähentää merkittävästi sähkökustannuksia pitkällä-käytöllä.
Matala-huoltorakenne, keskeisten komponenttien pitkä käyttöikä, kulutustarvikkeiden vaihtotiheys ja alhaisemmat käyttökustannukset.
05
Tuotteemme
Päätoiminnot
1. Nopea{0}}ja tarkka asennus
Neljän-pään synkroninen pinta-asennus: Neljä kiinnityspäätä toimii samanaikaisesti, ja teoreettinen maksiminopeus on 8 000 pistettä tunnissa. Varsinaisessa tuotannossa nopeus on vakaa 4 000 - 6 000 pistettä tunnissa (riippuen komponenttien monimutkaisuudesta).
Erittäin{0}}tarkka paikannus: Toistettavuustarkkuus 0,02 mm ja pienin asennettava komponentti on 0201 (0,3 mm) ultra{4}}pieni
Visuaalinen tarkka kohdistus: Varustettu kuudella teollisuuskameralla (mukaan lukien 5- megapikselin teräväpiirtokamera), se korjaa automaattisesti komponenttien sijainnin ja kulman
2. Laaja komponenttien yhteensopivuus
Tukee useita pakkaustyyppejä
Perinteiset komponentit: 0201-5050 pakettivastukset ja kondensaattorit
IC-sirut: SOP, SOJ, QFP, QFN, BGA (maksimituki 45 × 45 mm)
Erikoiskomponentit: LED-helmet, epäsäännöllisen{0}}muotoiset komponentit jne
Useita syöttötapoja: Tukee 8mm/12mm/16mm hihna-syötintä, putki-asennettua ja paneeliin{5}}asennettua komponenttia
3. Älykäs tuotannonhallinta
Älykäs polun optimointi: Laske automaattisesti optimaalinen sijoitusjärjestys lyhentääksesi tyhjäkäyntiä
Reaaliaikainen-seurantajärjestelmä: Tuotantotietojen visualisointi, automaattinen hälytys epänormaaleja tilanteita varten
4. Joustava tuotantokokoonpano
Nopea kaapelinvaihto: Feida-teline voidaan vaihtaa nopeasti, ja pienten erien ja useiden lajikkeiden kytkentäaika on alle 15 minuuttia
Joustava levykoko: Tukee jopa 505 mm × 430 mm piirilevyjä
Materiaaliaseman suuri kapasiteetti: Vakiokokoonpano sisältää 44 - 50 8mm syöttöpisteet (laajennettavissa)
5. Energiaa-säästävä ja ympäristöystävällinen suunnittelu
Tehokas{0}}virtalähdejärjestelmä: Säästää 20–30 % energiaa perinteisiin laitteisiin verrattuna
Vähämeluinen-käyttö: < 65 desibeliä, sopii työpajaympäristöihin
Älykäs lepotila: Vähentää automaattisesti energiankulutusta valmiustilassa
Tyypilliset sovellusalueet
LED-valaistusteollisuus
LED-valolevyn asennus: Sopii LED-helmien, kuten 3528 ja 5050, tehokkaaseen asennukseen, ja se tukee suuria -kokoisia valolevyjä (jopa 505 mm × 430 mm).
Ulkonäytöt: Ne voivat asentaa LED-moduuleja vakaasti vastaamaan mainosnäyttöjen, liikennevalojen jne. tuotantovaatimuksia.
Kulutuselektroniikka
Pienten PCB-levyjen tarkkuusasennus älykkäille puettaville laitteille, kuten älykelloille ja Bluetooth-kuulokkeille.
Kodinkoneen ohjauskortti: Tukee perinteisiä vastuksia ja kondensaattoreita, kuten 0402-1206 ja SOP-siruja, jotka sopivat kaukosäätimille ja älykodin ohjausmoduuleille.
Teollisuusohjaus ja autoelektroniikka
Teollisuuden ohjauksen emolevy: Se voidaan varustaa tiiviillä-nastaisilla siruilla, kuten QFP ja BGA (0,5 mm:n väli), jotka täyttävät PLCS:n, servoasemien jne. vaatimukset.
Autoelektroniikka: Soveltuu keskisuurten ja pienten eräiden tuotantoon peruutustutkissa, ajoneuvon valaisimissa jne.
Yrityksen edut
Vahva tekninen vahvuus
Vahva T&K-tiimi: Meillä on T&K-tiimi, joka koostuu vanhemmista insinööreistä, joilla on rikas alan kokemus ja tekninen kertymä.
Ydinteknologiat ovat itsenäisesti hallittavissa: läpimurtoja on tehty ydinteknologian aloilla, kuten liikkeenohjauksessa, visuaalisessa tunnistuksessa ja ohjelmistoalgoritmeissa, mikä on saavuttanut riippumatonta tutkimusta ja kehitystä ja murtanut alan teknologisen monopolin.
01
Erinomainen tuotteen laatu
Tiukka laatujärjestelmä: Olemme läpäisseet EU CE -laatujärjestelmän sertifioinnin. Raaka-aineiden hankinnasta tuotantoon ja valmistukseen jokainen linkki on tiukasti valvottu vakaan ja luotettavan tuotteen laadun varmistamiseksi.
Edistyksellinen valmistusprosessi: Edistyksellinen modulaarinen suunnittelu- ja valmistusprosessi on otettu käyttöön, ja tärkeimmät komponentit ovat kaikki tunnetuilta -tuotemerkeiltä laitteiden vakauden ja luotettavuuden varmistamiseksi.
02
Täydellinen palvelujärjestelmä
Täydellinen huoltopalvelu
Ammattitaitoinen palvelutiimi: Meillä on joukko kokeneita huoltoinsinöörejä, jotka voivat tarjota asiakkaille oikea-aikaista ja tehokasta teknistä tukea ja ratkaisuja.
Räätälöidyt palvelut: Tarjoa räätälöityjä tuotteita ja palveluita asiakkaiden tarpeiden mukaan vastaamaan heidän yksilöllisiin tarpeisiinsa.
03
Vahva kilpailukyky markkinoilla
Riippumaton tutkimus ja kehitys, kustannusten alentaminen: Ydinteknologiat kehitetään itsenäisesti, mikä vähentää tehokkaasti tuotantokustannuksia, ja tuotteilla on korkea kustannustehokkuus.
Asiantunteva palvelu ja nopea vastaus: Pystyy vastaamaan nopeasti asiakkaiden vaatimuksiin ja alentamaan heidän kustannuksiaan.
04
Hyvä brändin maine
On monia onnistuneita tapauksia: Tuotetta on käytetty menestyksekkäästi monissa tunnetuissa yrityksissä{0}} ja se on saanut laajaa suosiota.
Hyvä maine alalla: Sillä on alalla hyvä maine ja uskottavuus, ja se on asiakkaiden luotettava kumppani.
05
Pakkausrakenne
|
Kerros |
Materiaalit ja prosessit |
Toiminnon kuvaus |
|
Sisäinen kerros |
Anti-staattinen PE-kalvo + kuplapussi |
Kosteudenkestävä-ja iskunvaimennus, estää pinnan naarmuuntumista |
|
Keskikerros |
5 cm paksut EPE-helmipuuvillaiset kulmasuojat |
Käärii tarkasti koneen rungon, vaimentaa tärkeitä komponentteja (esim. sijoituspää) |
|
Ulkokerros |
Vienti-kaasutus{1}}vapaa vanerikotelo |
Painetta-kestävä ja pudotus-kestävä, läpäisee 海运/lentoliikenteen tärinätestit |
|
Suojaustyyppi |
Toteutusmenetelmä |
|
Kosteuden ehkäisy |
Kuivausaine sijoitettu sisälle (kosteus<10%RH) + Anti-rust paper (for metal components) |
|
Kaatumaton{0}}suunnittelu |
↑↑↑ Painopisteen merkit kotelossa + sisäänrakennetut-L--muotoiset metalliset kiinnityskannattimet |
|
Antistaattinen pakkaus |
Tarkkuuspiirilevyt/servomoottorit yksittäin suljettuna anti-staattisiin alumiinifoliopusseihin |
