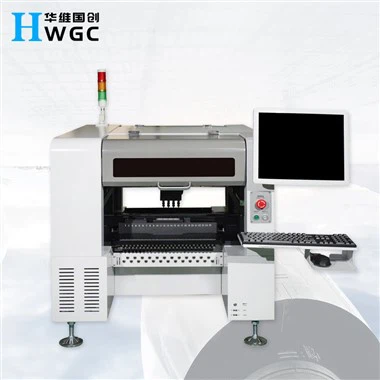

poimi ja aseta kone HW-T4-44F





Surface Mount Technology (SMT) on automatisoitu laite elektronisten komponenttien (kuten vastusten, kondensaattoreiden, integroitujen piirien jne.) tarkkaan asentamiseen painetulle piirilevylle (PCB). Se on yksi modernin elektroniikan valmistuksen välttämättömistä ydinlaitteista, ja sitä käytetään laajasti kulutuselektroniikassa, autoelektroniikassa, teollisuuden ohjauksessa, lääketieteellisissä laitteissa ja muilla aloilla.





Beijing Huawei Guochuang Electronic Technology Co., Ltd. (jäljempänä HWGC) on korkean-teknologian yritys, joka yhdistää SMT-laitteiden tutkimuksen ja kehityksen, tuotannon ja myynnin. HWGC perustettiin vuonna 2004, ja se kehittää ja valmistaa pääasiassa tinapastapainokonetta ja refluksihitsauskonetta; vuoden 2007 lopussa vuoden 2010 alussa ensimmäisen sukupolven visuaalinen monitoimilaite saatettiin virallisesti markkinoille ja rekisteröitiin virallisesti Pekingin Huawei Electronic Technology Co., Ltd.:ssä samana vuonna.

Vuosien jatkuvan iteroinnin ja innovaation jälkeen markkinoille on tuotu neljä HWGC-ominaisuuksilla varustettua päätä, kuusipäätä, kahdeksanpäätä ja modulaarinen automaattinen älykäs{0}}nopea patch-laite, ja ne ovat saaneet erittäin hyvää palautetta markkinoilta. Lisäksi HWGC tarjoaa refluksihitsauskonesarjan: kolmen-lämpötila-alueen, kuuden-lämpötilavyöhykkeen ja kahdeksan-lämpötilavyöhykkeen refluksihitsauskoneen; silkkipainokonesarjat: korkea-tarkkuus manuaalinen silkkipainokone, puoli-automaattinen silkkipainokone, automaattinen silkkipainokone; levyerotuskone, AOI ja muut tukilaitteet, jotka voidaan räätälöidä massatuotannon, teknisen kestävyyden ja pienten erätuotannon erilaisten tarpeiden mukaan.







Kotimaan myynti 26 maakunnalla ja autonomisella alueella ja ulkomailla yli 60 maassa

Yhtiön tutkimuksen ja kehityksen pääkonttori Pekingissä, tuotantolaitos Shijiazhuangissa. Ei vain maakunnissa ja kaupungeissa on toimistoja, jotka perustuvat kotimaan markkinoilla, on voittanut kotimaisten asiakkaiden kiitosta. Kansainvälisen markkinaosuuden kasvaessa vuosi vuodelta Huawei Guochuang on myös perustanut ammattimaisen ulkomaankaupan myyntitiimin. Noudatetaan periaatetta olla standardoimatta parametreja, ei liioitella julkisuutta, kohdata asiakkaat, etsiä totuutta faktoista ja olla vastuussa tuotteista ja asiakkaista. Myyntivalikoimaa on laajennettu vuosi vuodelta.

Älykkään liikkeenohjausjärjestelmän, visuaalisen tunnistusjärjestelmän, kuvankäsittelyjärjestelmän ja muiden keskeisten teknologioiden kehityksen myötä. Huawei China -yhtyeen{1}}aputeknologia on kehittymässä.

Laitteistotuotannossa ydinkomponentit käyttävät maahantuotuja merkkejä varmistaakseen, että tuotteen suorituskyky on vakaampi, luotettavampi ja kestävämpi. Ja on saanut useita keksintöpatentteja, hyödyllisyysmallipatentteja ja ohjelmistojen tekijänoikeuksia, ohjelmistotuotesertifikaatteja, korkean-teknologian yritysten pätevyyssertifikaatteja, SGC-, CE-, EU-laatujärjestelmän sertifiointeja ja muita kunnianosoituksia. Tällä hetkellä korjaustiedostostandardi on saavuttanut kansainvälisen tason. Ei vain ole vakaa asiakasryhmä, jopa ulkomailla myös saada enemmän ja enemmän suosiota.



Materiaali materiaalit, jokainen yksityiskohta läpi teknisen henkilöstön hiominen, jotta saavutetaan yleinen korkea tarkkuus.

Jokainen tutkimus- ja kehitystulos, jokainen päivitystyön vaihe on todellisen tuotannon korkeaa tehokkuutta varten.

Vuodesta 2004 lähtien, koska tutkimus-ja kehitystiimi, 18 vuoden kehitys-, myynti-kokemus.

Jatko-yliopiston johtama tekninen tiimi omistautui kansallisiin olosuhteisiin sopivien korjaustiedostojen ohjelmistojen kehittämiseen, jolloin Huawei Guochuangista tulee kotimaisen korjaustiedoston todellisen älykkyyden johtaja.

Hyvä kone, käyttökelpoinen kone, joka ratkaisee yritysten tuotannon käytännön ongelmia. Emme saarnaa, katsomme tuloksia.





Etu

Feida-kokoonpanoaseman automaattinen optimointi

Kalibroi perho automaattisesti imukoordinaatteihin

Feida törmäyksenesto-ja itse{1}}tunnistinjärjestelmä

operaattorin yksinkertaisuus

Neljän merkkipisteen sijoitus

Täysin automaattinen asettelu lyhimmän polun asentamiseksi

Kolmivaiheinen-tiedelähetyskortti

Tavallinen lautaslautanen / mandariiniankkalevytoiminto

Pakkauskirjasto



Pitkä ottaa

Ulkomaalaisten osien visuaalinen räätälöinti

Optimoi imusuuttimen asennusjärjestys automaattisesti

Ohjelmointi nopeaa

täysi-automaatio;täys-automaattinen

Toisto nopeasti

Täysi toiminto

Helppo aloittaa

perinteisen manuaalisen jakelun avulla älykäs optimointi tekee monimutkaisesta monikomponentista{0}}toimituksesta tehokkaampaa ja järkevämpää.

Feidan imukoordinaattien automaattisen kalibroinnin merkitys: nopea, tehokas ja tarkka yhden -näppäimen suorittaminen, parantaa ohjelmoinnin tehokkuutta huomattavasti ja säästää 30 % ohjelmointiaikaa.

Järjestelmän älykkään yhden avaimen optimoinnin algoritmin avulla ruokinnan ja ruokinnan saumaton yhteys toteutuu.

Älykäs määritä vastaava suutinmalli BOM:n mukaan ja päivitä vastaavan suutinaseman numero asennusohjelmassa.

Järjestelmän älykäs algoritmi ilman manuaalista henkistä testiä monimutkaisen ja massiivisen kiinnitysasettelun määrittämiseksi, Huawei China band{0}}apujärjestelmä auttaa sinua yhden avaimen sukupolven luomisessa.

Asenna laudan odotusalueelle tuotantoalue, valmiit tuotteet pois lautaalueelta. Suurin mahdollinen ratkaisu kaikkiin aikakustannuksiin korkean energiatehokkuuden saavuttamiseksi.



tuotteen esittely

HW-T4-44/50F

Universaalin älykkään korjaustiedoston kokeellinen tutkimus ja kehitys

Pieni koko, korkea tarkkuus, nopea palautus



Älykkään liikkeenohjausjärjestelmän uusi versio yhdistyy asiakkaiden työmaatuotannon nykytilanteeseen digitaalisen älykkään tuotannon saavuttamiseksi ja kehittyy asiakkaiden toimintatottumuksiin ja tuotantotarpeisiin paremmin sopivaksi ohjelmistojärjestelmäksi. Älykäs ohjelmointi yhdellä-napsautuksella parantaa huomattavasti ensimmäisen-linjan toiminnan aikakustannuksia ja koko linjan tuotantotehokkuutta. Säästä 90 prosenttia ajasta enemmän kuin perinteinen ohjelmointi. Se voidaan ohjelmoida 5 minuutissa ja se tukee 24 tuntia ilman tuotantoa.

Feida-kokoonpanoaseman automaattinen optimointi

Optimoi imusuuttimen asennusjärjestys automaattisesti

Pitkä ottaa

Kalibroi perho automaattisesti imukoordinaatteihin

Täysin automaattinen asettelu lyhimmän polun asentamiseksi

Pakkauskirjasto

Feida törmäyksenesto-ja itse{1}}tunnistinjärjestelmä

Neljän merkkipisteen sijoitus

Tavallinen lautaslautanen / mandariiniankkalevytoiminto

Ulkomaalaisten osien visuaalinen räätälöinti

Tunnistuselementin enimmäiskoko: 30 * 30 mm

Irrotettavan osan enimmäiskorkeus: 7 mm

0201,0402,0603,0805,1206, LED-helmet, diodi, triodi, SOT, 30 * 30 mm, nastaväli suurempi kuin 0,3 mm GFP, BGA jne., hyväksyttävä ulkomaalaisten komponenttien visuaalinen räätälöinti

Asennuspää on valmistettu nano{0}}aviation materiaalista, jolla on korkea samankeskisyys, ei valkoista, kulutuskestävyys, hyvä kimmoisuus, ei staattista sähköä ja 99,99 %:n keraaminen imunopeus. Tuotantoprosessi noudattaa teollisuustason standardia ja täyttää ympäristönsuojelun vaatimukset. Arkin ja tikun komponentit asetetaan tarkasti vastaavaan PCB-tyynyn paikkaan nopean -tyhjiöjärjestelmän avulla.

Sukkatyyppi, käyttöalue

501 suutin 0201 pakkauselementti

502 suutin 0402 pakkauselementti

503 suutin 0402 0603 on samankokoinen pakkauselementti

504 suutin 0603 0805 1206 SOP8 SOT23 samankokoinen pakkauselementti

505 suutin SOP8 SOY23 SOT QFN on samankokoinen kuin sisäinen pakkauselementti

507 suutin QFN TQFP BGA tai 20 mm kokoinen sisäpakkauselementti







PCB-tyynyn siirtorata käyttää anti-staattista kuljetinhihnaa, sillä on hyvä hihnan kimmoisuus, ei helposti muodostunut, hyvä käämitys, korkea vetolujuus, hyvä kulutuskestävyys, voi toimia tehokkaasti anti-staattisena, staattinen sähkö ei vaikuta elektronisten komponenttien siirtoon. Radan leveys voidaan säätää automaattisesti piirilevyn koon mukaan. Laite on varustettu asentoanturilla, joka omaksuu yhden segmentin sisääntulolevyn tapaa suunnitella tieteellisesti varalevyn, patch boardin ja poistolevyn ajan laitteiden tehokkaan tuotannon toteuttamiseksi.

Jopa 44/50 tarvikkeita tuetaan (esimerkiksi 8 mm Feida).

48 mukautettua IC-materiaalilevyä.

Feida törmäyksenesto{0}}turvajärjestelmä

Tuki feida, tärinä feida, IC-materiaalilevy monipuolisessa syöttötilassa.

Yksisegmenttinen voimansiirtolevykisko

Vähintään 50 * 50 mm PCB-levy tukea varten







Sijoituspäiden lukumäärä	4 (korkea-tarkkuus)
IC-lokeroiden lukumäärä	48
Syöttölaitteiden määrä	50/44 (8 mm:n syöttölaitteen mukaan)
Paikannustarkkuus	0,01 mm
Toistuva asennustarkkuus	0,05 mm
Asennusnopeus-vastusalue	5000-8000 kpl/h kapasitanssikomponentit
Sovellettavat komponentit	vastus, kondensaattori, siru, lampun helmi 0201-30 * 30mm jne.
PCB:n tuettu enimmäispinta-ala	50*50mm-(50F)350*190mm /(44F)350*260mm
Syöttölaitteet	sähköinen syöttölaite, pneumaattinen syöttölaite, tärisevä syöttölaite, IC-alusta jne.
Tunnistuslaitteet	merkki kamera x1, nopea tunnistuskamera x4, korkea-tarkkuuskamera x1
Sovellettavien osien enimmäiskorkeus	Vähemmän tai yhtä suuri kuin 7 mm
PCB-siirtotila	kolmi-vaiheinen sisäänkäynti, automaattinen yhteys vasemmalta oikealle, automaattinen piirilevyn paikannus
Merkin paikannus	manuaali/automaatti
Ohjelmointimenetelmä	automaattinen ohjelmointi PCB-koordinaattitiedostojen manuaalisen tuonnin jälkeen
Ohjausjärjestelmä	HuaweiGuochuang ohjausjärjestelmä
XY-akselin suurin askelpituus	629mm * 679mm
XY-akselin jäljet	lineaarinen liikeohjain + ruuvimeisseli
XY-akselin liiketila	käyrän ja linjan kiihtyvyyden ja hidastuvuuden älykäs kytkentä, integroitu lineaarinen interpolaatioalgoritmi.
Ohjaustietokone	teollisuusohjaustietokone Intelin korkean{0}}suorittimen kanssa
Raitojen säätömenetelmä	sähköinen
Suutinpuskurin valikoima	4,5 mm
Z-akselin suurin askelpituus	20 mm
Komponenttien kulma-alue	±180 astetta
Moottori	AC Servo Motor -sarja
Kuljettaja	nopea{0}}DSP-ohjain
Ilmansyöttövaatimukset	öljyvesisuodatin, suurempi tai yhtä suuri kuin 50L, pölysuodatin ja ilmanpaineen stabilointiaine jne.
Suuttimen tyhjiösyöttö	tyhjiögeneraattori, joka integroi{0}}nopean tyhjiöpursketoiminnon
Ilmansyöttöpaineen alue	0,5-0,7 Mpa
OS	Riippumaton tutkimus ja kehitys SMT älykäs käyttöjärjestelmä, joka perustuu Windowsiin
PCB vaatii	3-5 mm prosessireuna automaattitilassa
Näkönäyttö	17 tuuman teollisuusohjausnäyttö
Kaapeli	kestävä joustava kaapeli (10 miljoonaa kertaa)
Virtalähde	220V 50/60Hz
Keskimääräinen teho	600W
Koneen mitat	pöytäkone 1140*900*900mm pystysuora kone 900*1140*1340mm
Paino	(pöytäkone)210kg (pystykone)280kg
