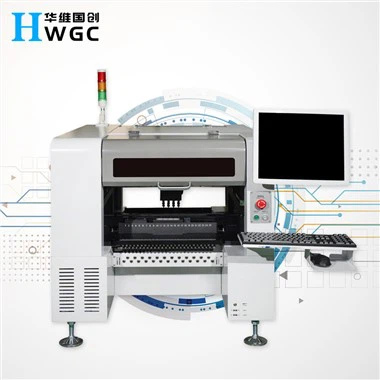

Tarkka PICKANDPLACEMACHINE High{0}}Suorituskykyinen piirilevy
Nopea ja tehokas PICKANDPLACEMACHINE for Large{0}}Scale ProductionSurface Mount Technology (SMT) on automatisoitu laite elektronisten komponenttien (kuten vastusten, kondensaattoreiden, integroitujen piirien jne.) kiinnittämiseen tarkasti painetulle piirilevylle (PCB).
Tuotteen esittely
Työn virtaus
PCB-paikannus
Tulo: Piirilevy saapuu kiinnikkeeseen toimitusjärjestelmän kautta.
Paikannus: Näköjärjestelmä tunnistaa piirilevyn vertailupisteet varmistaakseen tarkan paikantamisen.
Elementtien poiminta
Syöttö: Syöttölaite toimittaa komponentin poimintaasentoon.
Poiminta: Asennuspää poimii komponentit syöttölaitteesta.
Komponenttien tunnistus
Silmämääräinen tarkastus: Kamera tunnistaa komponentin sijainnin, suunnan ja muodon oikean poiminnan varmistamiseksi.
Komponenttien asennus
Asennus: Asennuspää sijoittaa komponentin tarkasti piirilevyn tyynyn asennon mukaan.
Kiinnitys: Asennuspää asettaa komponentin piirilevylle, yleensä käyttämällä tyhjösuutinta tai puristinta.
PCB-lähtö
Lähtö: Valmis asennettu piirilevy lähetetään siirtojärjestelmän kautta ja siirtyy seuraavaan prosessiin.
Päätyyppi
Nopea patch kone
Ominaisuudet: Sopii pienille, kevyille komponenteille, asennusnopeus on erittäin nopea.
Käyttökohteet: Massatuotanto, kuten kulutuselektroniikka.
Monitoiminen korjauskone
Ominaisuudet: Sopii useille komponenttityypeille ja -kokoisille, suuri joustavuus.
Sovellus: pieni ja keskikokoinen{0}}erä, moni-lajiketuotanto.
Tarkkuusasennuskone
Ominaisuudet: Soveltuu erittäin tarkkaan ja tiheään komponenttien asennukseen.
Sovellukset: Huippuluokan{0}elektroniikka, kuten älypuhelimet ja lääketieteelliset laitteet.
|
Sijoituspäiden lukumäärä |
4 (korkea-tarkkuus) |
|
IC-lokeroiden lukumäärä |
48 |
|
Syöttölaitteiden määrä |
50/44 (8 mm:n syöttölaitteen mukaan) |
|
Paikannustarkkuus |
0,01 mm |
|
Toistuva asennustarkkuus |
0,05 mm |
|
Asennusnopeus-vastusalue |
5000-8000 kpl/h kapasitanssikomponentit |
|
Sovellettavat komponentit |
vastus, kondensaattori, siru, lampun helmi 0201-30 * 30 mm jne. |
|
PCB:n tuettu enimmäispinta-ala |
50*50mm-(50F)350*190mm /(44F)350*260mm |
|
Syöttölaitteet |
sähköinen syöttölaite, pneumaattinen syöttölaite, tärisevä syöttölaite, IC-alusta jne. |
|
Tunnistuslaitteet |
merkki kamera x1, nopea tunnistuskamera x4, korkea-tarkkuuskamera x1 |
|
Sovellettavien osien enimmäiskorkeus |
Vähemmän tai yhtä suuri kuin 7 mm |
|
PCB-siirtotila |
kolmi-vaiheinen sisäänkäynti, automaattinen yhteys vasemmalta oikealle, automaattinen piirilevyn paikannus |
|
Merkin paikannus |
manuaali/automaatti |
|
Ohjelmointimenetelmä |
automaattinen ohjelmointi PCB-koordinaattitiedostojen manuaalisen tuonnin jälkeen |
|
Ohjausjärjestelmä |
HuaweiGuochuang ohjausjärjestelmä |
|
XY-akselin suurin askelpituus |
629mm * 679mm |
|
XY-akselin jäljet |
lineaarinen liikeohjain + ruuvimeisseli |
|
XY-akselin liiketila |
käyrän ja linjan kiihtyvyyden ja hidastuvuuden älykäs kytkentä, integroitu lineaarinen interpolaatioalgoritmi. |
|
Ohjaustietokone |
teollisuusohjaustietokone Intelin korkean{0}}suorittimen kanssa |
|
Raitojen säätömenetelmä |
sähköinen |
|
Suutinpuskurin valikoima |
4,5 mm |
|
Z-akselin suurin askelpituus |
20 mm |
|
Komponenttien kulma-alue |
±180 astetta |
|
Moottori |
AC Servo Motor -sarja |
|
Kuljettaja |
nopea{0}}DSP-ohjain |
|
Ilmansyöttövaatimukset |
öljyvesisuodatin, suurempi tai yhtä suuri kuin 50L, pölysuodatin ja ilmanpaineen stabilointiaine jne. |
|
Suuttimen tyhjiösyöttö |
tyhjiögeneraattori, joka integroi{0}}nopean tyhjiöpursketoiminnon |
|
Ilmansyöttöpaineen alue |
0,5-0,7 Mpa |
|
OS |
Riippumaton tutkimus ja kehitys SMT älykäs käyttöjärjestelmä, joka perustuu Windowsiin |
|
PCB vaatii |
3-5 mm prosessireuna automaattitilassa |
|
Näkönäyttö |
17 tuuman teollisuusohjausnäyttö |
|
Kaapeli |
kestävä joustava kaapeli (10 miljoonaa kertaa) |
|
Virtalähde |
220V 50/60Hz |
|
Keskimääräinen teho |
600W |
|
Koneen mitat |
pöytäkone 1140*900*900mm |
|
Paino |
(pöytäkone)210kg (pystykone)280kg |
